電能質量分析儀和功率分析儀的應用及選型指南
電能質量分析儀和功率分析儀的應用及選型指南：
電能質量分析儀和功率分析儀是電測領域?yàn)槌Ｓ煤椭匾膬煽顑x器，今天我們將介紹一下兩款儀器的定義和應用，以及如何選型。
一、定義：
電能質量分析儀
用于檢測和分析電網運行質量的專用設備。可監測電網中的電壓、電流、頻率、功率、諧波、三相不平衡度、電壓波動與閃變等參數，并對電能質量進行評估：
? GB/T15945-2008 電能質量 電力系統頻率偏差
? GB/T12325-2008 電能質量 供電電壓偏差
? GB/T14549-1993 電能質量 公用電網諧波
? GB/T24337-2009 電能質量 公用電網間諧波
? GB/T15543-2008 電能質量 三相電壓不平衡度
? GB/T12326-2008 電能質量 電壓波動和閃變
? GB/T30137-2013 電能質量 電壓暫降短時中斷
功率分析儀
集多種電力參數測量、數據分析和波形顯示功能于一體的電子儀器，主要用于測量交流或直流系統中的電壓、電流、功率、功率因數、諧波等參數。能夠?qū)?fù)雜波形進行精確測量和分析，適用于正弦波和非正弦波電路；特別是高精度的功率和效率分析。
二、電能質量分析儀和功率分析儀的相同點
項目 | 描述 |
測量參數 | 電壓、電流、功率、功率因數、頻率等 |
計算各次諧波含量和總諧波畸變率THD | |
波形顯示 | 示波器功能--顯示實時電壓和電流波形 |
數據存儲 | 多種電參數連續記錄并存儲至設備內存 |
波形記錄 | 事件觸發錄波，電壓電流波形記錄導出 |
評估設備能效，提供節能措施數據支持 | |
設備評估 | 電源、逆變器、變頻器等電氣性能評估 |
故障診斷 | 監測電壓電流變化，定位電力系統故障 |
三、電能質量分析儀和功率分析儀的不同點
項目 | 功率分析儀 | |
精度帶寬 | 電能質量標準0.1%，諧波分析kHz級 | 高精度0.01%，高帶寬MHz級 |
基波頻率 | 電網工頻45-65Hz | 變頻信號，幾十上百kHz |
采樣頻率 | 幾十kHz，滿足電網異常監測 | MHz級，高頻信號測量和分析 |
測試通道 | 一般四通道，通道之間相關聯 | 最多7通道，通道可邏輯分組 |
電能質量 | 依據電能質量標準測試和分析 | 但通用的標準測試各種電參數 |
波形記錄 | 顯示電壓電流波形，電能質量觸發錄波 | 顯示電壓電流波形，自定義觸發錄波 |
核心功能 | 諧波、電壓波動、閃變、三相不平衡等 | 設備的功率測量、效率分析和負載監測 |
應用場景 | 電網監測、故障排查、電能質量評估 | 設備性能評估、能效分析、故障診斷 |

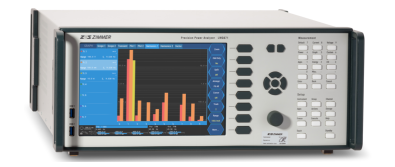

四、高頻帶高精度功率分析儀 LMG600系列的核心技術指標和應用
型號 | 典型應用 | 測試產品 | 典型用戶 |

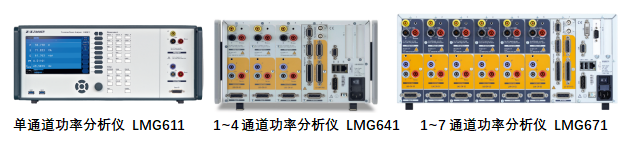

LMG671 LMG641 | ? 具有多路電壓電流輸入和輸出設備的電參數、功率和效率的高精度測試 ? 需要高精度高帶寬測試 ? 需要測試扭矩轉速信號測機械功率 ? 需要CAN總線傳輸與汽車測試臺架集成 ? 需要觸發錄波或長時錄波分析 ? 三相設備EMC諧波閃爍測試 | 新能源汽車整車及電氣零部件、充電樁、光伏逆變器、風電測試、電機、變頻器、控制器、高鐵牽引系統、變壓器、電抗器、電源系統、UPS ... | 電科院 計量院 質檢院 特檢院 龍頭企業 高校研究院 運維檢測機構 |
LMG611 | ? 家電、LED電參數、待機功耗測量 ? 磁芯損耗測試、磁特性測試 ? 需要高精度高帶寬測試 ? 需要觸發錄波或長時錄波分析 ? 單相設備EMC諧波閃爍測試 | 各種單相電氣設備：家電、LED驅動器、整流器、節能燈、高頻無極燈；磁性材料 ... | 計量院 質檢院 龍頭企業 |
五、便攜式高精度電能質量分析儀 HDPQ系列的核心技術指標和應用

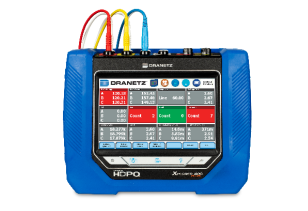

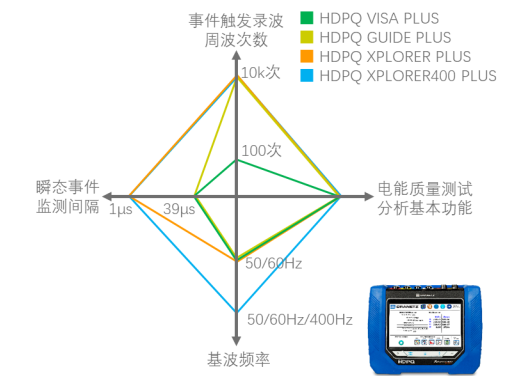

HDPQ VISA / GUIDE / XPLORER / XPLORER 400 PLUS
☆ 滿足IEC 61000-4-30: Edtion3 Class A級精度
☆ 電能質量分析軟件DranView7，可一步導出國標報告
☆ 7”WVGA超大彩色觸摸屏，中文操作界面，引導式操作
☆ 采樣率：每個周波512個采樣點（50Hz：39μs）
☆ 事件錄波：RMS值和原始波形記錄，最大100個周波
☆ 諧波分析：電壓及電流諧波分別可達127次及63次
☆ 兩個測試頻段：16?Hz和50/60 Hz
HDPQ GUIDE / XPLORER / XPLORER 400 PLUS
☆ 事件錄波：RMS值和原始波形記錄，最大10k個周波
☆ IEEE 1459 高級能量分析（正、反向能量累積）
☆ 企業版電能質量分析軟件，智能專家模塊協助分析電能事件原因
HDPQ XPLORER / XPLORER 400 PLUS
☆ 1MHz瞬態采樣（1μs瞬態事件監測 ）
HDPQ XPLORER 400 PLUS
特殊測試頻段：400Hz（航空、船舶和軍工等特殊供電電源頻率）
型號 | 典型應用 | 測試產品 | 典型用戶 |
HDPQ VISA PLUS | ? 電網電源電能質量監測和分析 ? 工頻50Hz單相或者三相用電設備測量 ? 直流功率測量 ? 需要外出測試，電池供電、攜帶方便 | 電網系統、充電樁、光伏逆變器、電機(非高頻)、電源系統、UPS ... | 電科院、供電局、質檢院、特檢院、龍頭企業、高校研究院、運維檢測機構 |
HDPQ GUIDE / XPLORER/ 400 PLUS | ? 電能質量復雜問題專家級分析 ? 微秒級電網瞬態波動監測 ? 航空、船舶和軍工 | 電網系統、飛機電源系統、充電樁（交流側）、光伏逆變器（交流側）、電機(非變頻)、電源系統、UPS ... | 電科院、供電局、質檢院、特檢院、龍頭企業、高校研究院、運維檢測機構 |
